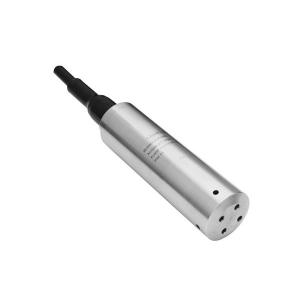

溫度液位一體變送器 - CS-WPT400
±0.5%F.S精度；可做成OEM；擴散硅充油芯體；多種量程和信號輸出；投入式和螺紋安裝式。
應用于：水文監測，恒壓供水，變頻供水，尾壩水位，污水處理，冶金化工。
產品介紹
一、溫度液位一體變送器CS-WPT400產品特點及應用領域
±0.5%F.S精度；可做成OEM；擴散硅充油芯體；多種量程和信號輸出；投入式和螺紋安裝式。
應用于：水文監測，恒壓供水，變頻供水，尾壩水位，污水處理，冶金化工。
二、溫度液位一體變送器CS-WPT400產品說明
CS-WPT400系列是溫度和壓力同時測量的變送器。具有高可靠性、高穩定性、高精度的特點。廣泛用于氣體、液體壓力檢測，如水、油、輕度腐蝕性液體和氣體。
該產品采用1Cr18Ni9Ti不銹鋼結構，充油壓力芯體選用國外品牌，專用程控變送器轉換電路，能方便的對其零點和滿程進行精確校準。
二線制環流輸出；三線制有電壓、電流輸出。
可根據不同使用現場配置耐磨、耐油、抗酸堿、高強度的專用透氣電纜。
三、溫度液位一體變送器CS-WPT400技術參數
|
常 規 |
數 值 |
備 注 |
|||
|
壓力范圍 |
0~3......200 mH2O |
1mH2O =9.81KPa
|
|||
|
溫度范圍 |
-40℃~85℃ |
||||
|
過載壓力 |
1.5倍額定壓力 (1.5X) |
||||
|
破壞壓力 |
3倍額定壓力 (3X) |
||||
|
精 度 |
±0.5%F.S |
||||
|
穩 定 性 |
典型值0.1%F.S/年, max：0.2%F.S/年 |
||||
|
使用溫度 |
-40℃~85℃ |
||||
|
補償溫度 |
-10℃~70℃ |
|
|||
|
兼容介質 |
與1Cr18Ni9Ti兼容的所有腐蝕性介質 |
|
|||
|
電器性能 |
二線制 |
三線制 |
|
||
|
輸出信號 |
4~20mA |
1~5V |
0.5~4.5V |
|
|
|
供電電源 |
10~30Vdc |
8~30Vdc |
5V(ratio) |
|
|
|
負載電阻 |
(U-10)/0.02(Ω) |
＞100kΩ |
|
||
|
絕 緣 |
＞100M Ω@50V |
|
|||
|
電器連接 |
防水固線套+兩級矩型圈+密封圈+密封膠+灌膠等五級密封，防護IP68 |
|
|||
|
壓力接口 |
投入式，螺紋式：M20×1.5、G1/4、G1/2、R1/2、NPT1/2 |
|
|||
|
壓力形式 |
表壓G，密封表壓S |
響應時間：10ms |
|||
|
電磁兼容 |
電磁放射：EN50081-1/-2；電磁靈敏度：EN50082-2 |
|
|||
