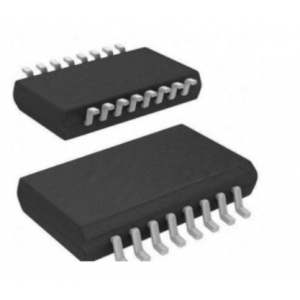

485/422芯片 - MS2375
Mouse over image to zoom
MS2375符合或超出ANSI TIA/EIA-422-B，TIA/EIA-423-B和ITU建議V.10，V.11要求
±12V 共模輸入范圍，100mV 靈敏度
典型輸入滯回電壓范圍 50mV
5V 單電源供電
低功耗肖特基電路
三態輸出
互補輸出，使能輸入
較小 12kΩ 輸入阻抗
輸入開路失效防護
產品介紹
MS2375系列芯片是四路差分線路接收器，適用于平衡或非平衡的數字信號傳輸系統。使能模塊同時控制四個接收器，支持高電平有效使能輸入和低電平有效使能輸入。三態輸出保證接收器可以直接連接到總線結構的系統中。失效防護的特殊設計保證了當輸入腳開路懸空，所有輸出腳維持高電平。
MS2375的輸入級集成了額外的放大電路以提高靈敏度，因而增加了輸入阻抗，減輕了輸入驅動總線的負載。額外的放大電路會增加傳輸延時，但是在大多數應用中不會影響可交換性。
一、485/422芯片-MS2375的特性：
MS2375符合或超出ANSI TIA/EIA-422-B，TIA/EIA-423-B和ITU建議V.10，V.11要求
±12V 共模輸入范圍，100mV 靈敏度
典型輸入滯回電壓范圍 50mV
5V 單電源供電
低功耗肖特基電路
三態輸出
互補輸出，使能輸入
較小 12kΩ 輸入阻抗
輸入開路失效防護
二、485/422芯片-MS2375的應用：
高可靠性汽車應用
工廠自動化設備
ATM 和點鈔機
智能電網
交流和伺服電機驅動
