產品介紹

MS9218數字視頻串/并轉換器在數據和控制周期對總共27位數據解串。在數據周期，LVDS串行輸入被轉換為18位并行視頻數據，在控制周期，輸入被轉換為9位并行控制數據。分開的視頻和控制周期充分利用視頻時序來降低串行數據速率。專用數據解碼降低EMI并提供DC平衡。DC平衡允 許使用AC耦合，為發送和接收之間提供隔離。MS9218具有可選的上升沿或下降沿輸出鎖定。

一、串化/解串芯片-MS9218的特性：

專用數據解碼實現 DC 平衡并降低 EMI ?
視頻消隱期間解串控制數據 ?
5 位控制數據輸入為一位的誤差容限 ?
輸出轉換時間根據工作頻率調整以降低 EMI
交叉輸出切換以降低 EMI
輸出使能允許使用輸出總線
鎖定時時鐘脈沖延展
寬至±2%的參考時鐘容限
無需外部控制即可與 MS9217 串行器同步
ISO 10605 ESD 保護
獨立輸出電源實現與 1.8V 至3.3V 邏輯接口
+3.3V 內核電源

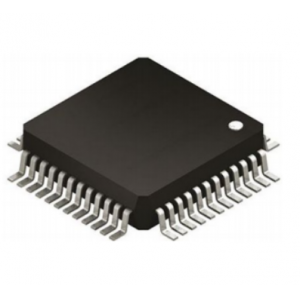

LQFP 封裝
-40℃至+85℃工作溫度范圍

二、串化/解串芯片-MS9218的應用：
