產品介紹

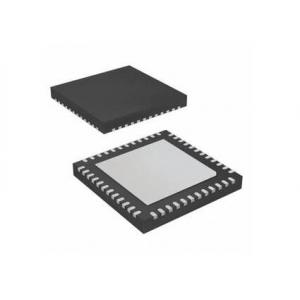

數字功放芯片 - NTP8204G是一個單芯片全數字音頻放大器，包含立體聲放大器的功率級系統；集成了多功能數字音頻信號處理功能，高性能，高保真全數字PWM調制器和兩個大功率全橋MOSFET功率階段。

NTP8204G接收數字串行音頻數據采樣頻率為32kHz, 44.1kHz，48kHz和96kHz，其中系統主時鐘是每個樣本的整數倍頻率。

提供2 x 20瓦的立體聲模式沒有散熱器；所有功能都可以通過I2C主機由內部寄存器值控制接口總線。

有一個混頻器和雙四分量過濾器可以用來實現本質音頻信號處理功能，如響度控制，補償揚聲器的響應和參數均衡。

一、數字功放芯片-NTP8204G的特性：

2通道立體聲(20W x 2 BTL)

寬工作電源電壓范圍(4.5 ~ 28V)?

SDATA Generator (I2S輸出)

浮點運算

24可編程雙四次濾波器

揚聲器補償

低通濾波器，高通濾波器，直流切斷

高級參數均衡器

3波段動態范圍控制

響度控制

3D環繞

保護電路：

OCP(過電流保護)

OTP(過溫保護)

UVP(欠壓保護)

PEQ調試/DRC控制

Vol/軟靜音/功率計/NS降噪

智能PWM開關

效率高

直流保護

直流截止濾波器

二、數字功放芯片-NTP8204G的應用：

PDP電視或液晶電視或監控電視

多媒體室音箱等
