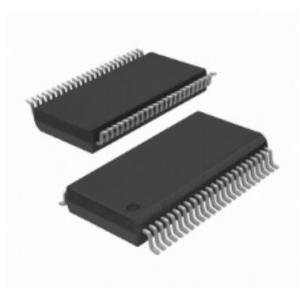

低壓差分傳輸接口芯片 - MS90C365
頻率范圍：20-150MHz 時鐘信號
較少的總線減少了連線尺寸和費用
內核供電電源 3.3V
IO 供電電源 1.8V、3.3V 兼容
低功耗模式
支持 VGA、SVGA、XGA、SXGA
支持?jǐn)U展頻譜時鐘產生
內部集成輸入抖動濾波器
525Megabytes/sec 帶寬
減小 LVDS 擺幅來減小電磁干擾（200mV 或 345mV LVDS 擺幅可供選擇） ?
PLL 不需要外部結構
遵循 TIA/EIA-644 LVDS 標準
產品介紹
MS90C365芯片能夠?qū)?/span>18bit的TTL數據轉換成3通道的低壓差分信號（LVDS）。時鐘通道經過鎖相之后與數據通道并行輸出。在時鐘頻率為150MHz時，18bit的RGB數據、3bit的LCD時序數據以1050Mbps的速率在每個LVDS數據通道中傳輸。輸入時鐘頻率為150MHz時，數據的傳輸速率為525Mbytes/sec。MS90C365的R_FB管腳可以選擇在時鐘的上升沿或者下降沿有效。此款芯片是解決高帶寬、高速TTL信號層面的電磁干擾和電纜長度問題的理想產品。
一、低壓差分傳輸接口芯片-MS90C365的特性：
頻率范圍：20-150MHz 時鐘信號
二、低壓差分傳輸接口芯片-MS90C365的應用：
較少的總線減少了連線尺寸和費用
內核供電電源 3.3V
IO 供電電源 1.8V、3.3V 兼容
低功耗模式
支持 VGA、SVGA、XGA、SXGA
支持?jǐn)U展頻譜時鐘產生
內部集成輸入抖動濾波器
525Megabytes/sec 帶寬
減小 LVDS 擺幅來減小電磁干擾（200mV 或 345mV LVDS 擺幅可供選擇） ?
PLL 不需要外部結構
遵循 TIA/EIA-644 LVDS 標準
