產品介紹

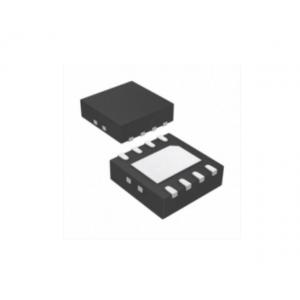

SS8837T為攝像機、消費類產品、玩具和其它低電壓或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。此器件能夠驅動一個直流電機或諸如螺線管的器件。其導通電阻：高側 + 低側 (HS + LS) 260mΩ。輸出由N溝道功率MOSFET組成的H橋電路，以驅動電機繞組。內部電荷泵生成所需的柵極驅動電壓。

一、馬達驅動芯片 - SS8837T的特性：

H 橋電機驅動器
- 驅動一個直流電機或其他負載
- 低金屬氧化物半導體場效應晶體管(MOSFET) 導通電阻：高側 + 低側 (HS +LS) 260mΩ
1.8A 較大驅動電流
獨立的電機和邏輯電源引腳：
- 電機 VM：0 至 12V
- 邏輯 VCC：1.8 至 12V
脈寬調制 (PWM) 或 PH/EN 接口
- SS8837：脈寬調制 (PWM)，IN1/IN2
具有 120nA 較大睡眠電流的低功耗睡眠模式
- nSLEEP 引腳
小型封裝尺寸
保護特性
- VCC 欠壓閉鎖 (UVLO)
- 過流保護 (OCP)
- 熱關斷 (TSD)

二、馬達驅動芯片 - SS8837T的應用：
