產品介紹

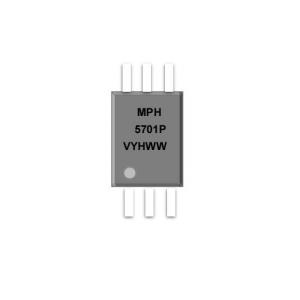

MPH5701系列光耦合器非常適合驅動電源igbt和mosfet，用于電機控制逆變器應用和電源系統中的逆變器。它包含一個LED光學耦合到一個具有功率輸出級的集成電路。

光耦合器在40°C~+110°C的溫度范圍內保證工作參數。

一、光耦 - MPH5701的特性：

0.8 A的最大峰值輸出電流
軌對軌輸出電壓
120ns最大傳播延遲
帶有滯后現象的低電壓鎖定保護（UVLO）
寬工作范圍：10至30伏（VCC）
保證性能超過溫度-40°C~+110°C
MSL類1
監管批準
-UL - UL1577
-VDE-EN60747-5-5
-CQC – GB4943.1-2011

二、光耦 - MPH5701的應用：

隔離的IGBT/電源MOSFET門驅動器

工業逆變器

交流/無刷直流電機驅動

感應加熱
