產品介紹

MC12G、MC12T 是高集成度雙通道電容型傳感芯片，芯片測量單端對地電容，直接與被測電容極板相連，通過甚高頻諧振激勵并解算測量微小電容的變化。激勵頻率在 10~100MHz 范圍內可配置，其頻率測量輸出為 16bit 數字信號，對應的電容感知較高分辨率為 0.5ff。芯片采用全數字化設計，功能配置及數據讀寫支持較高 1MHz 的 I2C 通信速率；內置低噪聲電源管理模塊 LDO，可適配寬輸入電壓范圍。此外，芯片還集成了溫度傳感電路，可用于進行溫度補償及其他溫度傳感場景。

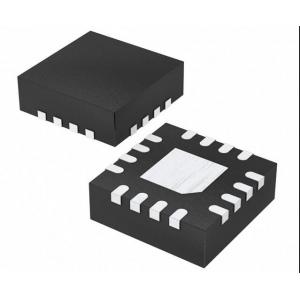

電容式傳感通過和檢測電極的配合實現對不同物質的介電檢測，是一種低功耗、低成本且分辨率高的非接觸式檢測技術。相比于傳統 RC 振蕩類觸控電容結構，MC12G、MC12T 采用甚高頻的 LC 諧振方法，使得電場強度穿透性更好。芯片的頻率計算通過內部數字信號處理單元全數字化輸出，多種工作模式可靈活配置。MC12T 具有精簡的 SOP8引腳，可用于低成本的雙通道電容檢測。MC12G為小體積的 QFN16 封裝，提供更為全面的芯片內部控制。

一、數字電容傳感芯片 - MC12G的特性：

電容測量范圍：0~150pF
溫度范圍：-55℃~+125℃
頻率范圍：10MHz~100MHz
有效分辨率：較高 15bit
供電電壓范圍：2.0V~5.5V
轉換時間：1~100ms（可配置）
測量峰值電流：1.3~8.3mA（可配置）
睡眠模式電流：50nA
停機模式電流：40nA

二、數字電容傳感芯片 - MC12G的應用：
