數字溫度傳感器芯片

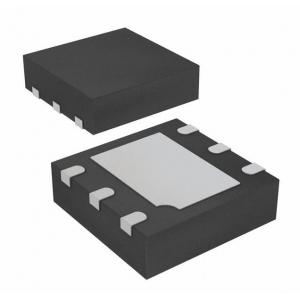

數字溫度傳感芯片 - T117 T117B

Mouse over image to zoom

較高測溫精度：±0.1℃/±0.5℃
測溫范圍：-103°C~+153°C
低功耗：典型待機電流 0.01μA，測溫峰值電流0.36mA，測溫平均電流 2μA（AVG=8，1 次測量/s）
寬工作電壓范圍：1.8V~5.5V
感溫分辨率：16 位輸出 0.004°C
溫度轉換時間可配置：15.3ms/8.5ms/5.2ms/2.2ms
可配置單次/周期測量
用戶可設置溫度報警
較大 112bit 額外 E
2PROM 空間用于存放用戶信息
標準 I2C 接口, 可同時兼容數字單總線接口
加熱芯片自診斷功能

產品型號：: T117 T117B

PDF：

訂貨數量：

詢 價 加入詢價籃

產品介紹

T117 系列是數字模擬混合信號溫度傳感芯片，較高測溫精度±0.1℃，用戶無需進行校準。溫度芯片感溫原理基于 CMOS 半導體 PN 節溫度與帶隙電壓的特性關系，經過小信號放大、模數轉換、數字校準補償后，數字總線輸出，具有精度高、一致性好、測溫快、功耗低、可編程配置靈活、壽命長等優點。

芯片內置 16-bit ADC，分辨率 0.004°C，具有-103°C 到+153°C 的超寬工作范圍。芯片在出廠前經過100%的測試校準，根據溫度誤差特性進行校準系數的擬合，芯片內部自動進行補償計算。芯片支持?jǐn)?shù)字I2C通信接口、測溫?cái)?shù)據內存訪問、功能配置等均可通過數字協議指令實現。I2C接口適合高速率的板級應用場景，較高接口速度可達2MHz。

芯片內置非易失性 E 2PROM 存儲單元，用于保存芯片 ID 號、高低溫報警閾值、溫度校準修正值以及用戶自定義信息，如傳感器節點編號、位置信息等。芯片另有 ALERT 報警指示管腳，便于用戶擴展硬件報警應用。

一、數字溫度傳感芯片 - T117 T117B的特性：
