產品介紹

AH910W是一款高性能霍爾效應的隔離式線性電流傳感器芯片，可以更為有效地測量交流（AC）或者直流（DC）電流，可廣泛應用于工業，商業和通信系統中的交流或直流電流檢測。

AH910W系列內部集成了一顆高精度、低噪聲的線性霍爾電路和一根低阻抗的主電流回路導線，當采樣電流流經主電流回路時，其產生的磁場在霍爾電路上感應出相應的電信號，經過信號處理電路輸出電壓信號，使得產品輸出嚴格地與被測電流值成比例。

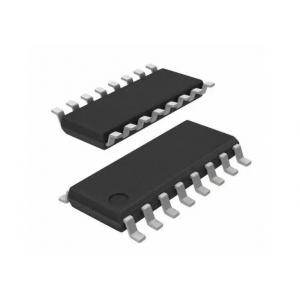

線性霍爾電路基于BCD工藝的低偏移，斬波穩定的霍爾芯片可提供精確的比例電壓，該電壓在制造時會被精確校準。當施加的電流流過內部電流傳導路徑（從引腳123和4到引腳5,6,7和8）時,芯片的輸出具有正斜率（＞VOQ）。該導電路徑的內部電阻典型值為0.75mΩ,可實現低耗能。導電路徑的端子（引腳［至8）與信號線（引腳 9 至 16）電氣隔離。這使得AH910W電流傳感器IC可以在高端電流檢測應用中使用，而無需使用其他昂貴的隔離技術。該系列向客戶提供S0P16W封裝，該封裝符合RoHS要求。

一、霍爾電流傳感器 - AH910W的特性：

工作電壓：4.5V～5.5V
靜態共模輸出點：2.5V 或者50%VCC
測量范圍寬：±30A，±40A，±50A，±60A，±70A，±80A，60A，70A，80A?
高帶寬：120kHz；
輸出響應時間：4μs（典型值）；
自帶參考輸出：2.5V
安規相關認證：UL Ready
-介電強度：4800Vrms 1min
-隔離工作電壓：1097Vrms，1550VDC orVPK，
-電氣間隙：7.5mm
-爬電距離：8.2mm
符合 RoHS 規定：（EU）2015/863

二、霍爾電流傳感器 - AH910W的應用：

中低功率變頻器電流檢測

電機相機和軌電流檢測

組串式光伏逆變器電流檢測，MPPT電流檢測

充電器、轉換器

直流電源

過流保護

不間斷電流源（UPS）
