• 一、VOC傳感器MP502產品描述

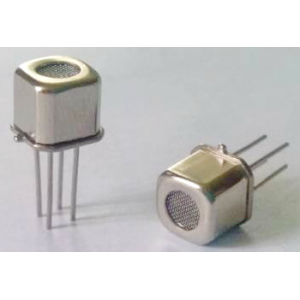

• MP502型氣體傳感器是測VOC氣體的空氣質量氣體傳感器。采用多層厚膜制造工藝，在微型Al2O3陶瓷基片上的兩面分別形成加熱器和金屬氧化物半導體氣敏層，用電極引線引出，經TO-5金屬外殼封裝而成。當環境空氣中有被檢測氣體存在時傳感器電導率發生變化，該氣體的濃度越高，傳感器的電導率就越高。采用簡單的電路即可將這種電導率的變化轉換為與氣體濃度對應的輸出信號。

• 二、VOC傳感器MP502傳感器特點

• 對甲苯、苯、甲醛等有機氣體具有高靈敏度；

  響應、恢復快；

  迷你型、低功耗；

  檢測電路簡單；

  穩定性好、壽命長。

• 三、VOC傳感器MP502主要應用

• 用于家庭環境及辦公室有害氣體檢測、自動排風裝置、空氣清新機等。

• 四、VOC傳感器MP502技術指標

產品型號			MP502
產品類型			平面半導體氣敏元件
標準封裝			TO-5
檢測氣體			甲苯、甲醛、苯、酒精、丙酮等
檢測濃度			1-50ppm
標準電路條件	回路電壓	Vc	≤24V  DC
	加熱電壓	VH	5.0V±0.2V ACorDC
	負載電阻	RL	可調
標準測試條件下氣敏元件特性	加熱電阻	RH	90Ω±5Ω（室溫）
	加熱功耗	PH	≤280mW
	敏感體 電阻	Rs	10KΩ-100KΩ(in 10ppm 甲苯)
	靈敏度	S	Rs(in air)/Rs(10ppm甲苯)≥5
	濃度斜率	α	≤0.6(R20ppm/R5ppm甲苯)
標準測試條件	溫度、濕度		20℃±2℃；65%±5%RH
	標準測試電路		Vc:5.0V±0.1V；    VH: 5.0V±0.1V
	預熱時間		不少于120小時
