產品介紹

產品描述：

采用先進的ARM處理器，處理速度快，接口部件簡單，可靠性穩定性強。

包含了各種常用分度號的熱電偶、熱電阻、標準電壓、標準電流等信號，快速準確的非線性校正算法，保證了數字話采樣的精度。

多種控制方式自由選擇，其中智能調節控制采用模糊理論和傳統PID控制相結合的控制方式進行控制，使控制過程具有響應快、超調小、穩態精度高的優點，特別對那些常規PID難以控制的大純滯后對象有明顯的控制效果?？刂扑惴ㄖ芯邆渥哉üδ?。

兼容多種閥位反饋信號，標準電壓、標準電流、三線電位器等。并具有虛擬閥位反饋功能，省去鏈接閥位反饋信號，通過相關閥位參數設置，自動跟蹤閥位狀態。具有閥位死區、控制死區功能，死區范圍可寄存器設定。

具有標準模擬量變送輸出功能，變送數據源、變送類型、變送范圍自由配置。

可設定120段程序控制曲線，可對每段控制進行獨立輸出限幅，具有跳轉功能，通過跳轉功能可把若干條程序升溫曲線連成一條，也可通過跳轉功能執行周期性的循環程序升溫曲線控制。具有暫停（HoLd）、停止（Stop）功能?？稍O(shè)置兩個可編程的開關量輸出做為事件輸出，對同一物理輸出接口的報警輸出以或運算形式動作。

具有差值運算、平均值運算、溫差控制功能。

獨有的控制過程記憶功能，可設置1024點的控制過程記憶數據，記憶模式包括PV、PV+MV記憶兩種。記憶間隔1~60秒可調。用戶可通過一鍵操作快速瀏覽，記憶數據根據瀏覽時間要求自動刷新。此功能可快速分析控制效果，便于控制維護。

豐富的報警輸出，4租報警寄存器自由組合，自由定義到任意物理輸出接口。

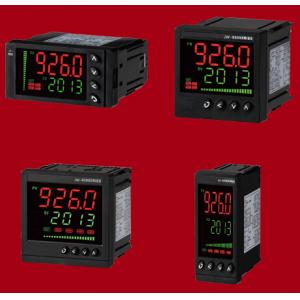

雙排4位數碼管加20線光柱顯示，人機交換操作，簡單易用。

即插即用模塊化結構，豐富的輸出規格，適用與各種應用需要。

采用標準MODBUS通訊協議，通用性強，可靠性高。

抗干擾性能強，通過工業三級電磁兼容測試要求。

歷史數據瀏覽

獨有的控制過程記憶功能，可設置1024點的控制過程記憶數據，記憶模式包括PV、PV+MV記憶兩種。記憶間隔1~60秒可調。

控制給定值方式豐富
具有兩個給定值寄存器，并有外給定、事件觸發給定值切換等功能。

主要技術指標
輸入規格及量程范圍

RS485通訊輸入

熱電偶：S(-50~1768)、R(-50~1768)、B(250~1820)、K(-200~1372)、N(-200~1300)、

E(-200~1000)、J(-200~1200)、T(200~400)

熱電阻：PT100（-200~800）、Cu50(-50~150)、Cu100(-50~150)、

標準毫伏信號：自定義0~100mV

標準電阻信號：自定義0~500歐姆

標準電壓信號：0~10V、0~5V、1~5V、自定義0~10V

標準電流信號：4-20mA、0-10mA、自定義0-20mA

測量精度：0.2級（±0.2%FS±1個字）

冷端補償：±1℃

采樣分辨率：1℃或0.1℃

采樣周期：0.5秒

斷偶斷阻超量程檢測，顯示5b

控制方式：位式控制、手動控制、帶自整定功能的模糊PID控制

輸出方式：SCR ? ?可控硅移相觸發輸出

Ssr ? ?固態續電器觸發輸出（12VDC/30mA)、可控硅過零觸發輸出

RELA ? 繼電器觸點常開輸出（250VAC/3A）

i010 ? 0~10mA電流輸出（負載能力＜1000歐姆）

i420 ? 4~20mA電流輸出（負載能力＜500歐姆）

FrEE ? 0~20mA自定義電流，范圍軟件寄存器設定

FrSS ? 限幅固態繼電器、可控硅過零觸發，限幅閥值軟件寄存器設定

FrrL ? 限幅繼電器，限幅閥值軟件寄存器設定

報警功能：4組報警寄存器，自由對應到各輸出位置，9種報警方式選擇（單邊回差上限報警、單邊回差下限報警、 雙邊回差上限報警、雙邊回差下限報警、正偏差報警、負偏差報警、正負偏差外報警、正負偏差內報警、 故障報警）

電源電壓：85~265VAC

整機功耗：小于4W

使用環境：溫度-10~+60℃，濕度0~80RH％

主要應用行業：

專為輕工機械、烘箱、試驗設備、制冷/制熱設備等溫度、流量、壓力、液位等調節控制而設計。廣泛應用于化工、陶瓷、玻璃、冶金、石化、熱處理等行業。
