一、高分辨率紅外二氧化碳傳感器（CO2傳感器） Prime2產品描述和操作：

Prime2 傳感器利用 NDIR 技術檢測 CO2 氣體濃度。傳感器內部有一個紅外光源，一個雙元件紅外探測器，一個特有的光波導讓氣體擴散進去， ARM7 內核微處理器，輸出電壓與電源極性無關。

高分辨率紅外二氧化碳傳感器 Prime2可以設置為線性電壓輸出，全量程 0.4V-2.0V 參考供電電源負極，或者設置為催化燃燒格式輸出，通常零點是中間電壓，相對于檢測管腳在滿量程點的電壓是 100mV。

此外，通過串口連接可以讀取輸出值和訪問內部配置。通信連接點 3 系的 Prime2 是焊盤，5 系的 Prime2 是管腳。內部的集成電路可以實現的功能如驅動光器件，提取檢測信號，把信號強度轉化為濃度，進行溫度補償和量化輸出值等。

在催化燃燒配置時，Prime2 可以在滿足電源供電要求的條件下，不改變電路并完全替代催化燃燒傳感器。當 Prime 2 用于恒流催化燃燒電路時，
外圍元件需要滿足電源要求。 Prime2 目前沒有過防爆認證，所以如果用于危險區域，必須加防爆密封外殼。
客戶可以從 Clairair 公司得到產品運用和應用筆記的相關技術支持。

二、高分辨率紅外二氧化碳傳感器（CO2傳感器） Prime2特征：

工作不受供電極性影響

線性電壓輸出或模擬催化燃燒電橋輸出

工作電壓范圍 3.0V-5.0V

工作電流典型值為 80mA

新的 MEMS探測器技術

量程：從 0-5000ppmCO2 到 0-10%VolCO2

全金屬結構，絕緣外殼

體積小

靈活的電路訪問設置

用戶可以通過硬件連接進行標定

寬溫度工作范圍

快速響應

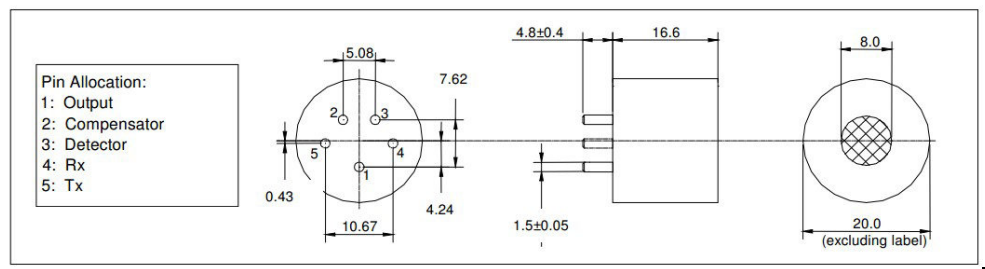

三、高分辨率紅外二氧化碳傳感器(CO2傳感器) Prime2外觀描述
所有尺寸以 mm 為單位（±0.1mm，除非標注）。Rx和 Tx 3 系的為焊盤
