產品介紹

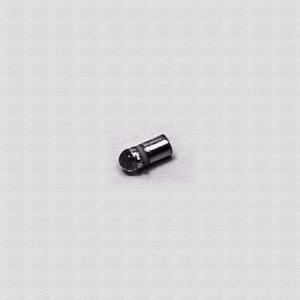

一、紅外發射二極管SE2460/SE2470產品描述：

閉式光柵線位移傳感器的特點是發光器件、光電轉換器件和光柵尺封裝在緊固的型材里。發光器件采用紅外發光二極管，光電轉換器件采用光電三極管。電氣連接線經過緩沖電路進入傳感頭，然后再通過能防止干擾的電纜線送進光柵數顯表，顯示位移的變化。
光電編碼器，是一種通過光電轉換將輸出軸上的機械幾何位移量轉換成脈沖或數字量的傳感器。電動機旋轉時，光柵盤與電動機同速旋轉，經發光二極管等電子元件組成的檢測裝置檢測輸出若干脈沖信號，通過計算每秒光電編碼器輸出脈沖的個數就能反映當前電動機的轉速。此外，為判斷旋轉方向，碼盤還可提供相位相差90o的兩路脈沖信號。
紅外發射二極管SE2460/SE2470 典型應用于光柵尺、編碼器。

二、紅外發射二極管同一系列的其他產品參數對比如下：

型號           輸出功率(mW) 正向電壓(V) 發散角(°) 波長
SE2460-1       0.27                 1.6                  18         935
SE2460-2       0.4                   1.6                  18         935
SE2460-3       1.00                 1.6                  18         935
SE2470-1       1.7                   1.8                  18         880
SE2470-2       6.0                   1.8                  18         880

三、紅外發射二極管SE2460/SE2470特性：
微型、密封、丸式、可金屬封裝件；
寬工作溫度范圍；
可完美的直接在印刷電路板上安裝；
可與SD2420光電二極管，SD2440光電晶體管匹配。

紅外發射二極管工作溫度-55℃——+125℃
輸出波長分別是935和880nm，射線角18o
輸出功率有0.27、0.40、1.00、1.70、6.00mW等
