產品介紹

電容式觸摸芯片 - GT308L是綠色觸控3^TM電容觸控產品之一傳感器系列。特別是GT308L可以做電容傳感有8個通道下綠色觸摸3^TM發動機運行。多虧了這款劃時代的GreenTouch3^TM引擎，應用程序?qū)?

更強大和無問題的EMC, EMI, H/W變化，電壓干擾、溫度漂移、濕度漂移等。特別是，它不產生任何問題的CS和EFT噪聲環境發生在任何觸摸應用程序。

GT308L提供8個LED驅動和16步調光控制器。OUT1~8引腳可用于PWM輸出，用于LED調光控制。這是非常經濟的解決方案，當LED反饋之所以需要是因為LED控制沒有額外的材料成本。對于觸摸輸出結果，可通過I2C或1:1直接輸出接口實現被使用。I2C接口可能是有用的MCU IO或應用程序中的連接器資源不夠。

GT308L可應用于較寬的供電電壓范圍2.5 v至5.5 v。它有CTRL大頭針來選擇靈敏度選項和I2C總線從地址通過使引腳連接到VDD, GND和開放。

一、電容式觸摸芯片-GT308L的特性：

8通道上限，傳感輸入

嵌入式GreenTouch3^TM引擎

- 模擬補償電路

- 嵌入式數字噪聲濾波器

- 智能靈敏度校準

- 嵌入式CS, EFT增強核心

兩種類型的接口支持

- 1:1直接輸出模式

- I2C接口模式

提供中斷函數

LED驅動器(16步調光控制)

靈敏度控制通過控制銷連接

極低的功耗

- 正常備用:140 ua (@3.3V)

- 正常備用:160 ua (@5.0V)

供電電壓范圍寬:2.5V ~ 5.0V

- 單一供電運作

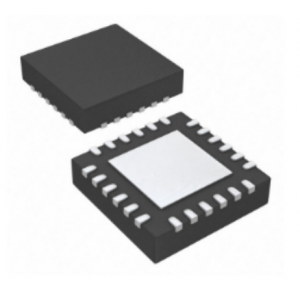

包類型

- QNF-24L 4 x4

- SSOP-24L e0.635

通過無鉛認證

二、電容式觸摸芯片-GT308L的應用：

多鑰匙應用—門鎖、遙控器等

便攜式電子產品-手機，MP3, PMP, PDA，導航、數碼相機、攝像機等

多媒體設備-電視，DVD播放器，藍光播放器，數碼相框、家庭影院等

家電—冰箱、空氣凈化器、空調、洗衣機、微波爐等

PC機，辦公自動化等- PC機，液晶顯示器，傳真機，復印機，燈光控制，玩具，游戲設備等
